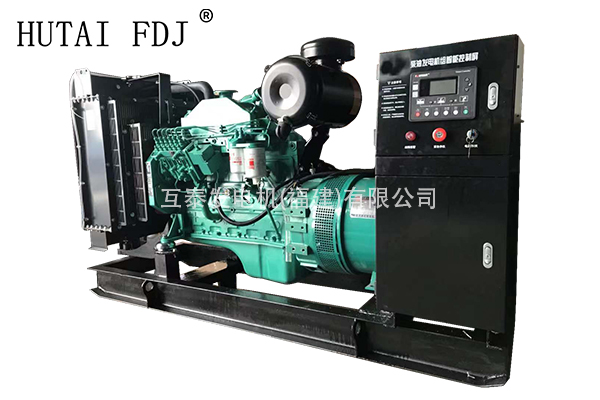

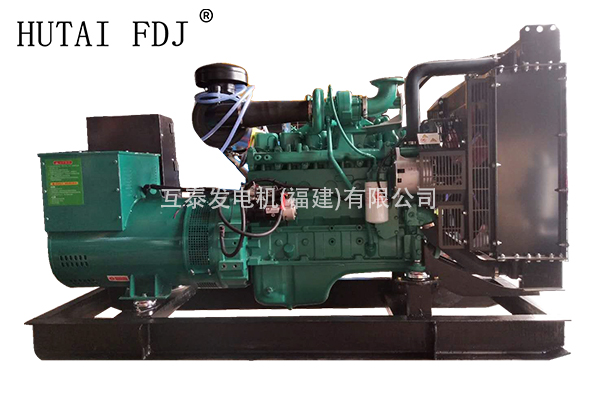

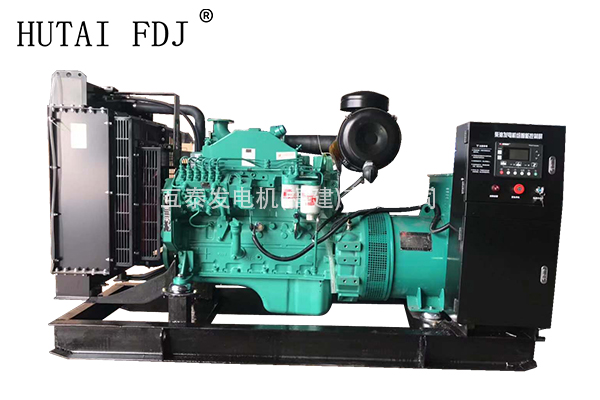

96KW康明斯动力柴油发电机组 120AKVA全铜发电机 6BT5.9-G2

发布时间:2020-01-01阅读数:32
  • 96KW康明斯动力柴油发电机组 120AKVA全铜发电机 6BT5.9-G2
  • 96KW康明斯动力柴油发电机组 120AKVA全铜发电机 6BT5.9-G2
  • 96KW康明斯动力柴油发电机组 120AKVA全铜发电机 6BT5.9-G2
  • 96KW康明斯动力柴油发电机组 120AKVA全铜发电机 6BT5.9-G2
产品介绍




东风康明斯柴油发电机组技术参数:

96KW(120KVA)东风康明斯柴油发电机组技术参数 6BT5.9-G2

发电机组参数(Generator   parameters):
发电机组制造商:
Turbine manufacturer:

互泰发电机(福建)有限公司/Hutai Generator(Fujian)Co., Ltd.

发电机组型号:
Generator set model:
GF-96
机组额定功率:
Rated power unit:
96KW
机组额定容量:
Rated capacity:

120KVA

机组额定电流:
Rated current
172.8A
机组额定电压:
Rated voltage:
220V/380V  230V/400V (可生产不同的电压)
220V/380V  230V/400V( Can produce different voltage)
额定频率:
Rated frequency:
50Hz
额定转速:
Rated speed:
1500rpm
功率因素:
Power factor:
0.8 滞后
0.8 lagging
调试方式:
Debug mode:
电子调速
Electronic Governor
机组尺寸:
The unit size:
2250×850×1400(mm)
机组重量:
Rated power unit:83
1500KG
发动机参数(Theengineparameters):
发动机品牌:
Enginebrand:

康明斯/东风康明斯发动机有限公司
Cummins Dongfeng Cummins Engine Co. , Ltd.

发动机型号:
Enginemodel:
6BT5.9-G2
发动机功率:
Thepoweroftheengine
96KW
气缸型式:
Cylindertype
6缸L列、4冲程
6 cylinder, 4 stroke L
缸径*行程:
Bore*stroke:
102*120(mm)
吸气方式:
Aspiration

涡轮增压

turbocharger

调试方式:
Debugmode
电子调速
Electronic Governor
额定转速
Ratedspeed
1500rpm
燃油消耗率:
Fuelconsumptionrate:
≤214g/kW·h
排量:
Displacement:
5.9L
冷却方式:
Coolingmode
强制水冷
Forced water cooling
调试稳定性:
Debuggingstability
≤5%
启动方式:
Startup mode:
DC24V
发电机参数(Electric   machine parameters):
发电机品牌:
Generator brand:
互泰发电机/福建发电机
HuTai generator / FuJan
发电机型号:
Generator model:
TFW2-96-4
额定功率:
Rated power

96KW

额定电压:
Rated voltage:
400V/230V   220V/380V
额定电流:
Rated current:
172.8A
额定频率:
Rated frequency:
50Hz
额定转速:
Rated speed:
1500rpm
励磁方式:
Excitation mode:
无刷自励
Brushless self excitation
电压调整范围:
Voltage regulation range
≥5%
电压波动范围:
Voltage fluctuation range:
≤±5%
绝缘等级:
Insulation grade:
H
防护等级:
Protection level:
IP21
机组电气性能:
稳定电压调整率≤2.5%
瞬态电压调整率≤(-15~+20)%
电压稳定时间≤1S
电压波动率≤0.5%
稳态频率调整率≤10%
瞬态频率调整率≤(-7~+10)%
频率恢复时间≤3S
发电机组标准配置如下:
1、工业用水冷柴油发动机;
2、单轴承防滴式发电机,IP21防护,绝缘等级H;
3、40℃环境温度散热器,双层散热;
4、控制系统
5、随机资料:发电机、发动机、机组(使用说明书、技术手册、三包手册)
6、标准空气过滤器;消声器
7、钢制底座带防震垫;
8、出线开关;
8、空气开关柜(手动);(可以提供ATS自动开关柜)
10、电启动;
11、蓄电池;
备注:
1、机组均采用整体式结构,所有部件均稳固的安装在结实的底座槽钢之上。
2、确保无漏油,漏水等不良现象。
3、直喷式发电机组在海拔小于1000米,无需修正功率;1000—3000米之间,每上升500米修正4%,3000—5000米之间,每上升500米,修正6%。
另选配置:
电瓶浮充电器ATS自动负载转换屏
防雨型机组(箱柜)静音型机组(箱柜)
自保护、自启动机组控制屏带“三遥”功能机组控制屏
移动拖车型电站(箱柜拖车)静音型移动电站(箱柜拖车)
机油、柴油、水套、防冷凝加热器分体式日用燃油箱、一体式底

互泰发电机(福建)有限公司简介:


互泰发电机(福建)有限公司-----位于拥有“天然深水港三都澳、中国大黄鱼之乡,中国电机电器城”福建省宁德市,是闽东发电机生产基地。致力于发电机和发电机组的开发和生产,同时积极开拓海外市场,企业生产的HUTAI系列发电机,产品主要包括陆用ST、STC系列单、三相三次谐波同步发电机,TZH2系列相复励三相同步发电机,TFW2系列无刷三相同步发电机。企业生产的互泰系列柴油发电机组,采用国内外技术先进品质优良的**品牌发动机和发电机,企业遵循“以质量求生存、重信誉求发展”的宗旨,着重于新产品推广。为客户提供解决发电机方案服务。

公司主要制造发电机、发电机组、柴油发电机,柴油发电机组功率为3KW-2600KW、全自动化(ATS)发电机组为10-1000KW、静音型发电机组为10-1000KW、移动型发电机组为10-500KW、车载式发电机组为10-600KW以及各种系列发电机组、特殊系列柴油发电机组/电站。配套机组动力有:(潍柴)WEICHAI、康明斯(CUMMINS)、玉柴(YUCHAI)、沃尔沃(VOLVO)、大宇(DAEWOO)、帕金斯(PERKINS)、道依茨(DEUTZ)、斯太尔、上柴动力、无锡动力、卡特、山东潍柴动力、扬动等,及LANZHOU兰州电机、STAMFORD斯坦福、LEROY SOMER利莱森玛、MARATHON马拉松、ENGE英格、互泰等隆宏发电机。

互泰发电机工厂生产的品牌有:”HUTAI FDJ”系列全自动化柴油发电机组,采用的配置、用电要求,实现意义上的应急供电。在国内外发电机组行业具有独特的品牌优势,多年来,我们坚持产品质量的标准和严格要求,按照价实求生存、质量求发展的企业原则,重合同、守信用、讲诚信,结合先进的工艺技术和测试手段,求精求益求质量,赢得了许多的回头客,深得各界的信赖和支持。互泰发电机以诚信为本促发展,以信誉为基,求真务实办实业、精益求精抓质量,并广泛受到好评。

互泰发电机技术及性能:


发电机技术性能

LHW系列发电机 为无刷交流 同步发电机,符合国家相关标准和国际标准。

机器特性:

1、钢结构机座

2、 所有路用和船用发电机防护等级标准型为 IP21,IP22 , IP23 作为可选防护等级,能防止为垂直方向呈 60 度以内的水滴入机内而造成损坏,但是额定功率下降 5%

3、 单支点发电机采用多规格盘片式联轴器,容易与各种发动机飞轮连接

4、 采用密封的滚珠轴承,无需添加润滑脂

发电机电气特性

1、绝缘等级 H

2、所有的发电机定子绕组是 2/3 节距绕制,有效地消除电压的三次谐波

3、稳定电压调整率为± 0.5%

4、励磁定子装有永磁体,发电机不会失磁,总能建压

发电机类别

  发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。

  发电机的分类可归纳如下:直流发电机、交流发电机、同步发电机、异步发电机(很少采用)

  交流发电机还可分为单相发电机与三相发电机。

结构与工作原理

  发电机通常由定子、转子、端盖.电刷.机座及轴承等部件构成。

  定子由机座.定子铁芯、线包绕组、以及固定这些部分的其他结构件组成。

  转子由转子铁芯、转子磁极(有磁扼.磁极绕组)、滑环、(又称铜环.集电环)、风扇及转轴等部件组成。

  通过轴承、机座及端盖将发电机的定子,转子连接组装起来,使转子能在定子中旋转,通过滑环通入一定励磁电流,使转子成为一个旋转磁场,定子线圈做切割磁力线 的运动,从而产生感应电势,通过接线端子引出,接在回路中,便产生了电流。由于电刷与转子相连处有断路处,使转子按一定方向转动,产生交变电流所以家庭电 路等电路中是交变电流,简称交流电。我国电网输出电流的频率是50赫兹也可生产60赫兹。

控制器性能与作用:


标准配置:6110K数显控制器(也可选6120K全自动启动控制器)

可选配置:6110K远程控制模块

发电机组控制器 集成了数字化、智能化、网络化技术,用于单台柴油发电机组自动化及监控系统,实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)显示,中英文可选界面操作,操作简单,运行可靠。

性能及特点

1、以微处理器为核心,大屏幕LCD带背光、可选中英文显示,轻触按钮操作;

2、精确测量和显示功能:对柴油发电机组及市电的电参量及水温、油压、油位等实时监测;

3、控制保护功能:实现柴油发电机组自动开机/停机、负荷切换及报警保护功能;

4、参数设置功能:允许用户对其参数进行更改设定,同时记忆在内部FLASH存储器内,在系统掉电时不会丢失;

5、多种温度、压力、油位传感器可直接使用,并可自定义参数;

6、具有实时日历、时钟及运行时间累积功能;

7、发电机组累积输出电能显示;

8、多种起动成功条件可供选择;

9、内置速度/频率检测环节,可精确地判断起动成功、额定运行、超速状态;

10、供电电源范围宽(8-35)VDC,能适应不同的起动电池电压环境;

11、所有参数均采用数字化调整,摒弃了常规电位器的模拟调整方法,提高了整机的可靠性和稳定性;

12、模块化结构设计,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。

13、LH6310RM远程模块和本地模块通讯连接。控制及操作一致。(远程模块安装客户自己配制安装)

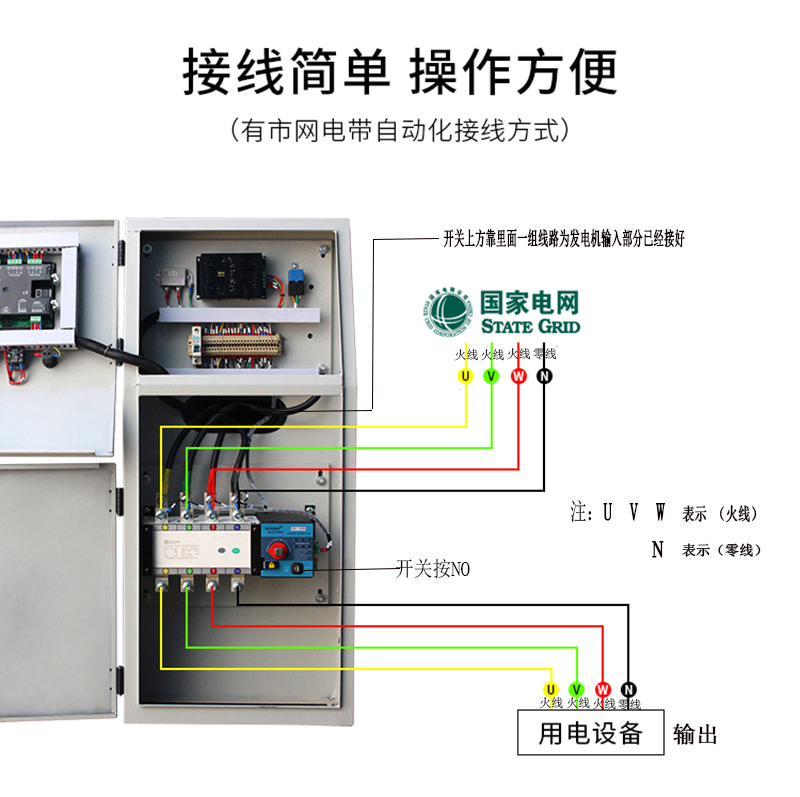

全自动转换系统功能与操作:


标准配置:智能控制器6120U自动启动

  全自动操作方式:将模块设置在“自动”位置,发电机组进入准启动状态,在自动状态下,通过外开关信号,对市电状态自动长期检测、判别。一旦市电有故障、失电时,即刻进入自动启动柴油发电机组、正常30秒自动ATS开关切换使用(切换时间可以客户要求设置15-30秒)。当市电恢复正常来电时,柴油发电机控制器检测到信号、将会自动切换到市电分闸、柴油机降速延时3分钟,自动停机,并自动进入下一个自动启动的准备状态。

全自动控制器性能:发电机组自动启动、自动投网、自动退网、自动停机、故障自动跳闸、停机、报警。

多台发电机并机使用:


发电机组使用485端口云服务远程监控:


发电机组远程监控控制器适用于远程监控单台或多台9510发电机组控制器,可实现发电机组的自动开机/停机、数据测量、报警显示及“三遥”功能。控制器采用大屏幕液晶(LCD)人机界面显示,多级别操作权限,触摸屏操作简单,运行可靠。

  控制器基于高端微处理器设计,通过RS232(配RS232转RS485模块)和RS485接口与9510发电机组控制器进行通信,发电机组的参数可通过通讯接口直接读出并在控制器上显示。

性能和特点

1. 远程监控单台或最大6台9510发电机组控制器;

2. 以高端ARM微处理器为核心,大屏幕LCD带背光、人机界面显示,触摸屏操作;

3. 实时显示9510控制器检测的发电机组的各个参量及报警信息;

4. 人机界面监控9510发电机组控制器详细参数并且可控制9510的按键操作;

5. 具有操作权限设置,防止非专业人士误操作致使发电机组异常操作,引起不必要的事故;

6. 高精度时间显示,技术员或工程师级别可以设置当前系统时间;

7. 模块化结构设计,阻燃ABS塑料外壳,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。


发电机组保养:

1、每天开机前检查。

2、发动机曲轴箱机油耗量。

3、冷却液面:散热器和中冷器芯电有无阻塞现象。

4、空气滤清器是否被阻塞。

5、每50小时检查。

6、蓄电池及液面:排除漏水,漏燃油,漏机油现象。

7、每250-300小时:更换发动机机油,更换机油滤清器和旁道机油滤清器,更换燃油滤清器,需要时排放燃油箱油污,张紧三角胶带。

8、检查散热器和风冷式中冷器的芯电是否堵塞,是否需要清洁,检查空气管道及其软管接头应没有坏件并生新拧紧卡箍 ,检查增器的机油进回油处应无渗漏。

9、每1200小时,请专业人员检查和调整气门间隙,检查调整前在发动机停车及冷态下进行,每2400小时,请专业人员折卸和检查调整喷油器,由专业人员检查增压器的工作状态,并对发动机及发电机件进行常规检查,每6个月,更换冷却液过滤器,每年,清洗冷却器,更换冷却液。

技术支持:

△提供新机检查调试服务(省内免费)

△提供一般性操作及日常使用保养现场培训服务(省内免费)

△提供机房设计及机组安装施工服务,(根据客户对机组安装标准的要求进行)

△提供噪声及排放治理工程服务。(达到环保部门的要求,需另签工程合同)

机组经过负载试验,动态试验和各种保护报警性能测试,符合GB2820-90标准规定的要求,机组使用质保期为:壹年或1000小时(以先达为准),详见生产商随机保修卡。

售后服务:

1、三包服务范围:凡属一切机器制造缺陷所造成机械运行故障的均属三包服务范围。

2、三包服务期限:产品出厂12个月或实际累计使用1000小时,以先到期为准。三包期后,我司将对用户进行终身跟踪有偿服务。

3、人为操作不当损坏不在免费三包期内。

柴油发电机组订货中途签订合同:


郑重声明:

外型尺寸与机组重量以实物为准(图片为同品牌产品代替).

a表格内数据仅供参考;

b因原制造厂家或本公司需更改以上资料,恕不另行通知。

c.以上规格机组均为50HZ、1500r/min、230V/400V  220V/380V、功率因数0.8、三相四线制;如需有其它要求,请与公司协商另外提供参数;
